【顎式破碎機展示】
【工作原理】

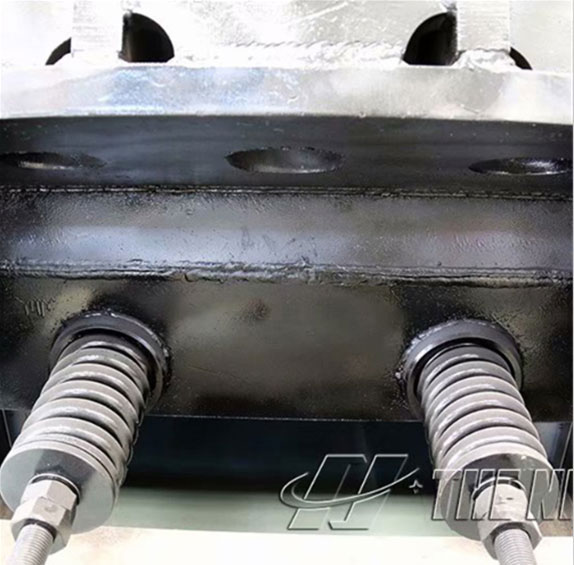

顎式破碎機破碎方式為曲動擠壓，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動。當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎。當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
在磨粉生產線中，因?yàn)檫M(jìn)入磨粉機的物料不能太大，所以很多原礦石是需要經過顎式破碎機進行破碎，然后通過提升機輸送到磨粉機來進行加工。此外在石料生產線和制砂生產線中，因?yàn)樾枰獙⒋髩K的石頭破碎成小塊兒才能進行下一步破碎工序，所以在初級破碎的時候，也要經常用到顎式破碎機，選擇用粗破還是細破，這要根據實際的原料來確定。
【顎式破碎機部件介紹】
1.機架
機架對于顎式破碎機來說是非常重要的，其主要是是上下開口的四壁剛性框架，用作支持偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造。

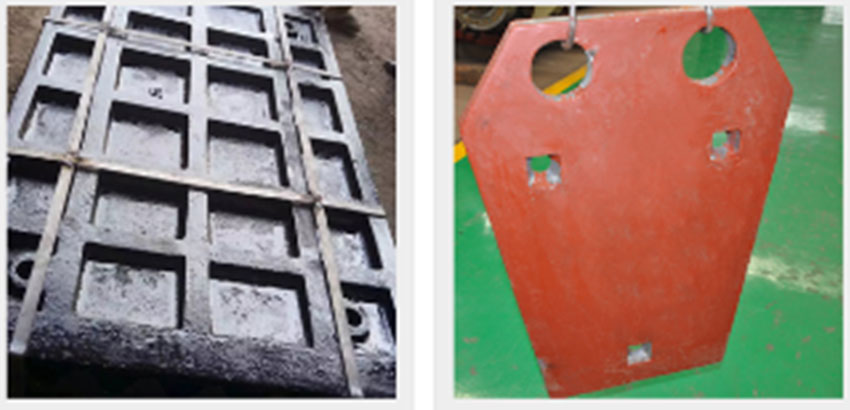

2. 顎板和側護板
顎板和側護板是顎式破碎機中缺一不可的部件，定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
3.傳動件
偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。
4.調節裝置
顎破的調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后挪動，頂住后推板；后楔塊為調節楔，可上下挪動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下挪動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。
5.飛輪
顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。
6. 潤滑裝置
顎式破碎機偏心軸軸承通常采用集中循環潤滑。動顎的擺角很小，使偏心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑
【優勢特點】
1.結構簡單，使用維護方便；
2.破碎比大，產品粒度均勻；
3.性能穩定，使用成本低；
4.噪音低，粉塵少。

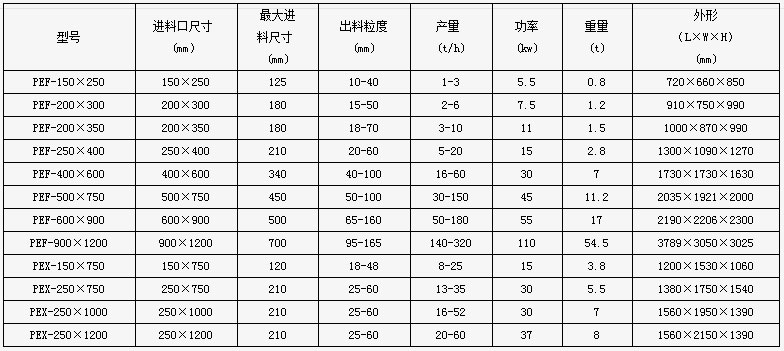

【技術參數】
