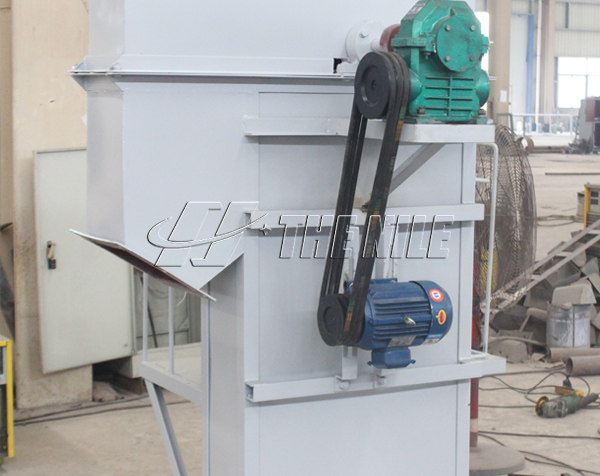

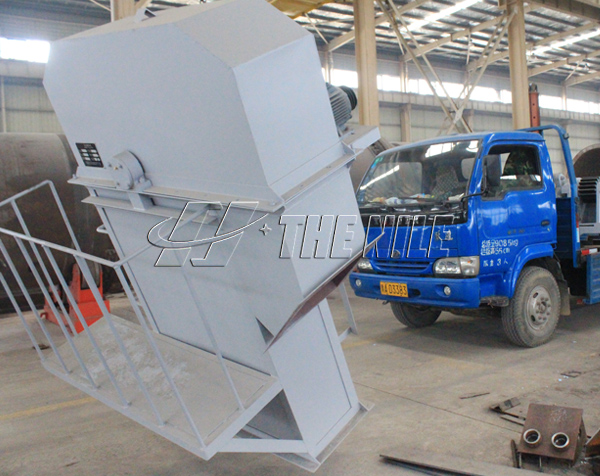

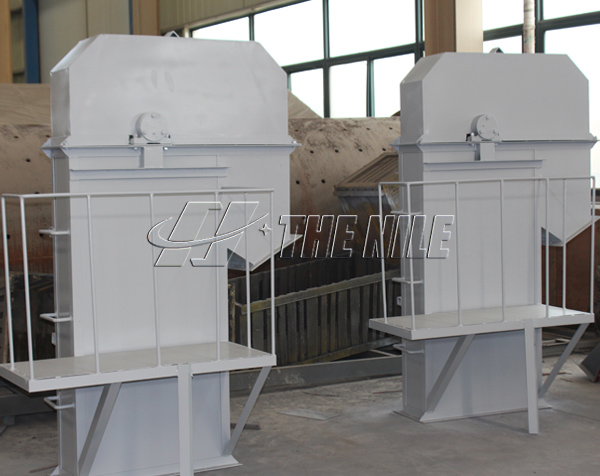

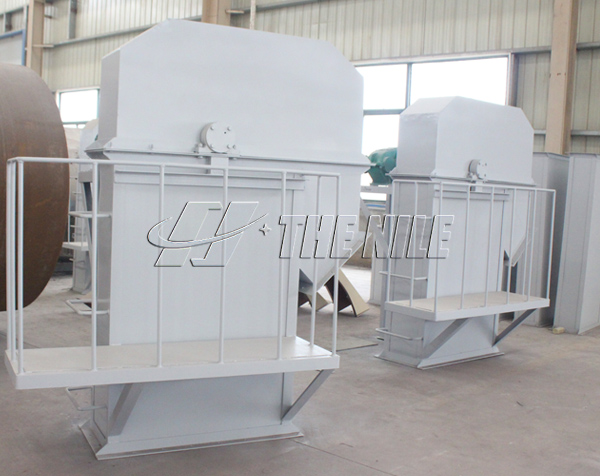

斗式提升機

 提示：點擊圖片可以放大
產品簡介
  斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合J--B3926----85《垂直斗式提升機》（該標準等效參照了國際標準和國外先進標準），牽引圓環鏈符合MT36----80《礦用 高 強 度 圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等。由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。一般輸送高度≤40米。TG型≤80米。


工作原理
  料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝外殼，以防止斗式提升機中粉塵飛揚。


技術參數
型號 生產能力(m³/h) 速度(m/s) 物料尺寸 斗容積(L) 斗間距
ZH Sh     Zh Sh
TH210 20 33 1.4 ﹤30 2.5 5 500
TH315 35 60 1.4 ﹤35 3.7 6 5 1 2
TH400 58 94 1.4 ﹤40 5.9 9.5 5 1 2
TH500 75 118 1.5 ﹤50 9.3 15 688
TH630 114 185 1.5 ﹤60 14.6 23.6 688
