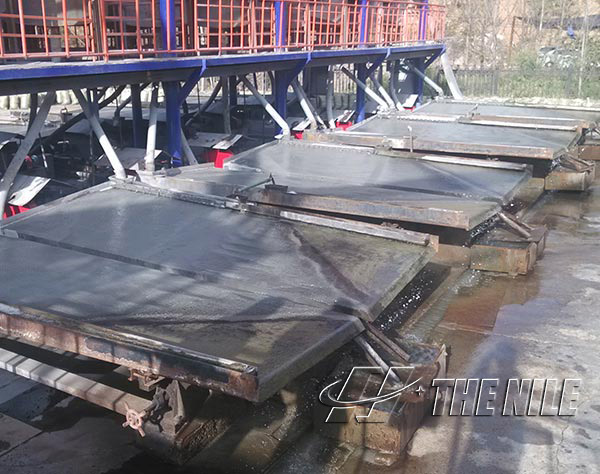

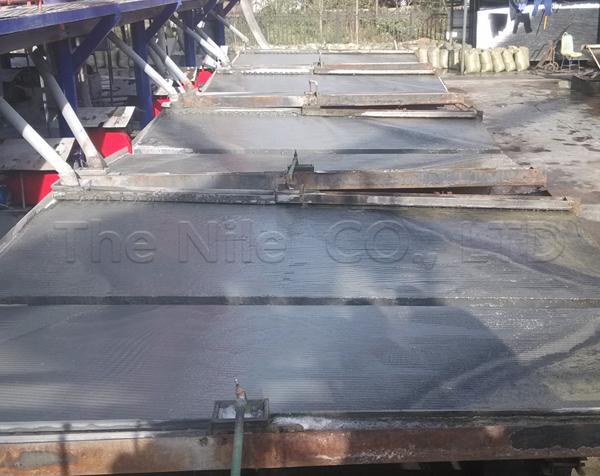

搖床

 提示：點擊圖片可以放大
產品簡介
  搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從起初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。


工作原理
  搖床的選礦過程是在具有來復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，礦粒在重力、橫向水流沖力、床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，然后被分成精礦、中礦和尾礦。


產品特點
  該搖床設備主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個系統部分組成。選別機理系利用被分選礦物的比重差，床頭提 供的差速運動，斜面水流及不同形式的床條，使礦粒群在床面上松散分層，選擇性運送，在床面上形成扇形分帶，從而產出不同的貧富產品。


技術參數
型號 6-s 床面尺寸 152*1825*4500
沖程 10-30 電動機功率 1.1
沖次Time/min 240-360 外形尺寸 5454*1825*1242
橫向傾角（°） 0-5 床面重量 1012
  給料粒度 給礦濃度(百分號） 沖洗水量(t/h) 處理量(t/h)
粗砂 2.0-0.5 20-30 0.7-1.0 1.0-1.8
細砂 0.5-0.074 18-25 0.7-1.0 0.5-1.0
礦泥 -0.074 15-20 0.4-0.7 0.3-0.5
