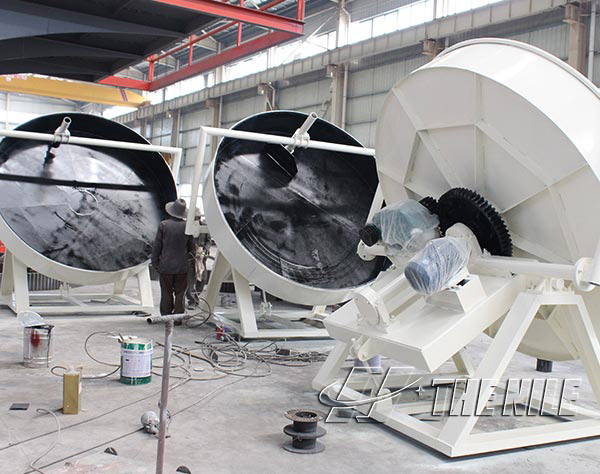

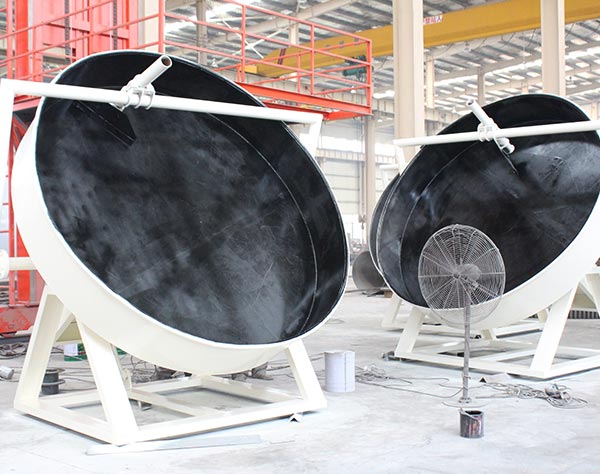

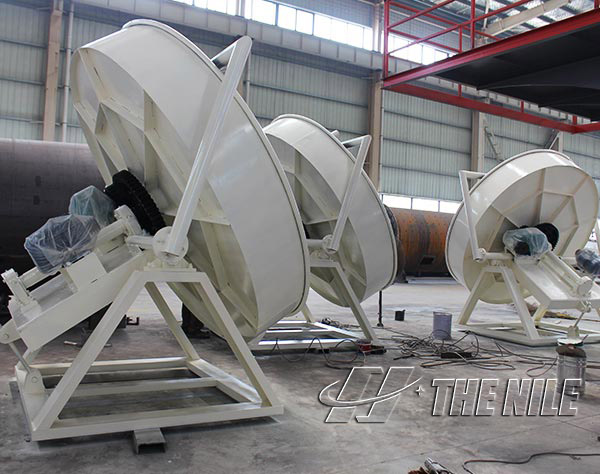

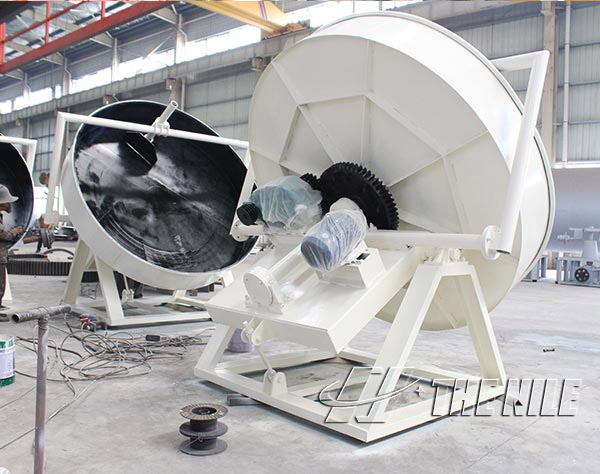

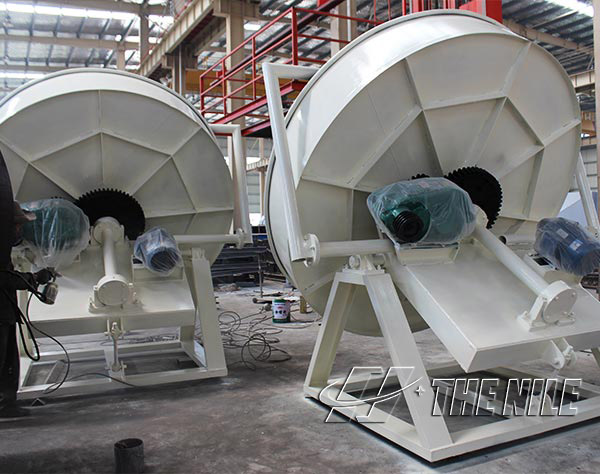

圓盤造粒機

 提示：點擊圖片可以放大
產品簡介
  成球盤也稱為圓盤造粒機，其造粒盤圓采用整體圓弧結構,成粒率可達93以上。造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強，堅固耐用，不變形。加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。


工作原理
  圓盤造粒機底刮刀采用電動刮刀或無動力刮刀。物料在成球盤內實現全盤成球。盤體傾角可調，球粒大小易于控制，粒度均勻、強度好，產量高。圓盤可按要求進行內襯處理，以提高盤體防腐能力。


產品特點
1.成球機由大盤、大齒輪、傳動部分、機架、底座、刮刀架、無動力刮刀等組成；
2.成球機結構新穎合理，重量減輕，高度降低，工藝布置靈活方便，適合老廠改造；
3.大盤傾角可調節；采用角度墊片，調整靈活方便；
4.采用獨特的無動力組合刮刀使輔助功率消耗降低；
5.大盤由盤體和盤節組成，降低主電機功率；盤節沿盤體可上下調節，盤節端部為邊法蘭，料球出盤時可保證料球不被拉傷、撕裂；
6.全新清淤設計，由無動力組合刮刀清邊清底，清角刮刀清 盤角，配合盤體獨特處理技術，清淤、成球效果好，不會出現大泥團，料球直徑百分之90在3-5mm。


技術參數
型號 造粒圓盤直徑 壁深 容積 轉速 功率 生產能力
(mm) (mm) (m3) r/min (kw) (T/h)
ZL25 2500 500 2.5 13.6 7.5 1-1.5
ZL28 2800 600 3.7 13.6 11 1-2.5
ZL30 3000 600 4.2 13.6 11 2-3
ZL32 3200 600 4.8 13.6 11 2-3.5
ZL45 4500 600   12.28 37 10
